RM5HD F elektronischer Münzprüfer
Model A, optimierte Variante für Euromünzen: angenommene Münzen (mm) Ø16x1,5 - Ø27 x 2,5 mm
Vielseitige Anwendbarkeit
RM5 HD bietet hohe Leistungen in verschiedenen Anwendungsbereichen. Die hohe Annahmegeschwindigkeit macht dieses Gerät zum idealen Partner im Gaming-Bereich, wo die Geschwindigkeit und Zuverlässigkeit als grundlegende Komponenten besonders wichtig sind.
Die hohe Erkennungsrate von Falschgeld, macht dieses Gerät> betrugssicher und die mechanischen und elektronischen Fallen gegen Rückholversuche schützen die Maschine, auf der dieses Gerät installiert ist, gegen die meist verbreiteten Aufbruchversuche.
Design
Die Konstruktionsstandards von RM5 HD sind ein weiteres innovatives Element, angesichts des Einsatzes eines >vollkommen neuen Designs und >nachgewiesen widerstandsfähiger und dauerhafter Materialien.
RM5 HD bietet dem Bediener auch >ausgedehnte Konfigurierungsmöglichkeiten, um den Ansprüchen in allen verschiedenen Anwendungsbereichen entsprechen zu können. Die Konfigurierung, die dank des Multiconfig-Programms einfach und intuitiv ist, kann auch direkt >im Feld vorgenommen werden, dank des neuen tragbaren >Virtual Dip Switch, das die Einstellung einiger grundlegender Konfigurierungsparameter erlaubt, ohne den Münzautomaten von der Maschine, auf der er installiert ist, trennen zu müssen.
Allgemeine Merkmale
Neue HD-Technologie
Alle verfügbaren Protokolle sind in einem Model vereint, USB Schnittstelle mit Aufpreis.
Dank besonders intensiver Technikforschung, bestimmt RM5 HD im Vergleich zur vorherigen Generation einen bedeutenden Schritt nach vorn.
Über 5 Sensoren (induktive, optische und magnetische) werden 10 unterschiedliche Messungen an den Münzen vorgenommen und als Erkennungsparameter eingesetzt
auf diese Weise ist es möglich, ein hohes Diskriminierungsniveau für echte und falsche Münzen zu erzielen.
Hohe Annahmegeschwindigkeit
Eine sorgfältig durchgeführte Studie an der Durchlaufleitung hat es ermöglicht, eine drastische Verringerung der Durchlaufzeit der Münze innerhalb des Münzautomaten zu erzielen,
wodurch eine erhebliche Reduzierung der Prüfzeit möglich wurde: bis zu 6 Münzen pro Sekunde
Sicherheit
Neue und moderne Betrugssicherungssysteme ermöglichen es, die am meisten verbreiteten Aufbruchsysteme zu erkennen, wie beispielsweise das Einführen von Rückholschnüren, die elektronisch erkannt werden.
Spezielle mechanische Fallen und die elektronische Erkennung der Bewegungsrichtung der Münze gewährleisten hohe Sicherheitsstandards gegen Sabotageversuche.
Elektronische Sicherheit, die durch Anwendung des ccTalk Protokolls gewährleistet wird.
Schnittstellen
Serielle Schnittstelle für die Kommunikation mit externen Systemen (portables Programmiergerät, PC) für die Eichung, Abnahme und das Updating der Wertetabellen und der Betriebsparameter.
INSTALLATION
Adapter, verschiedene Frontplatten und Schnittstellen erlauben es dem RM5HD in die verschiedensten Geräten einzubauen.
Optionen
Frontplatten:
F1 (60x118 mm)
F3 (60x180 mm) F6 (60x152 mm)
Münzsammeltrichter unterschiedlicher Höhe: 9,16, 25 mm (Abb. 3).
Eine breite Palette von Münzsortierer und Passstücken.
Standardkabel (Art.Nr. 99305500273 40cm) für den Anschluss des Münzprüfers an die Host-Maschine.
Verfügbar in den Längen 15 - 20 - 40 - 60 - 80 - 100 - 150 - 250 cm.
Art.Nr.9930500486: Kabel für den seriellen Anschluss eines RM5 an einen PC.
Art.Nr.9930500592 SERIELLE USB: Kabel für die Konversion einer seriellen USB Verbindung.
Ausgänge/Protokolle
Kreditanzeigen: Parallel, binär, mit Impulsen. CC-talk Protokoll . Münzsortiersteuerung: bis zu 5 Sortierwege mit Sicherung gegen mit Sicherung gegen Kurzschluss und Überlasten.

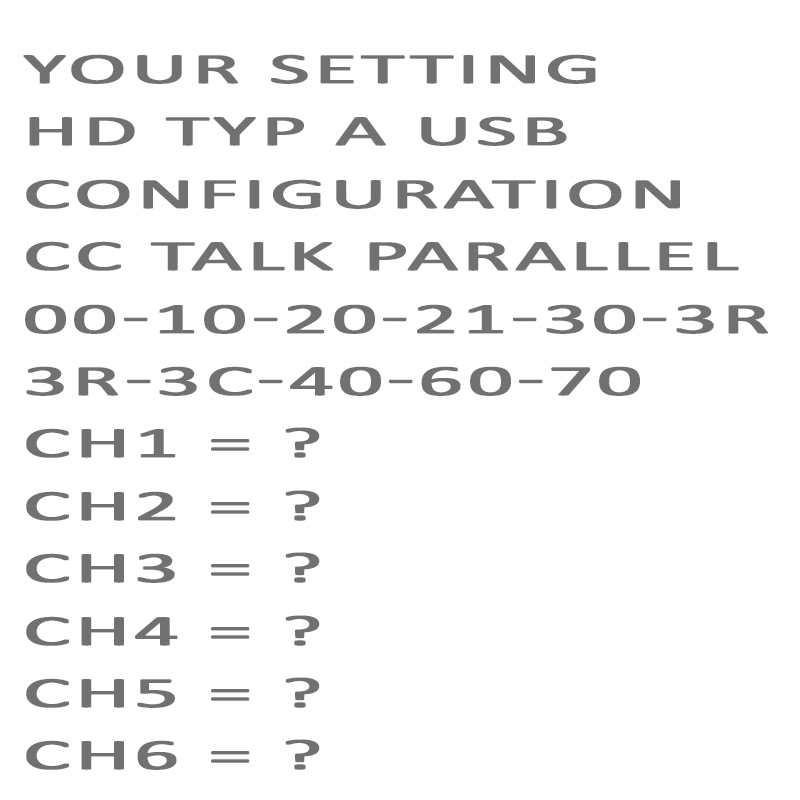

Protokollwechsel erfolgt mit Software "Multi Config"
Programmierung:
Selfprogramm Funktion zur Programmierung von Münzen und Wertmarken, direkt am Münzprüfer mittels DIP-switch.
Serielle Schnittstelle erlaubt die Kommunikation (Handhold, PC) mit externen Geräten um den RM5 zu testen, programmieren, Münzparameter und Firmware zu erneuern.
Sicherheit:
Mechanisches "Antifishing System" sowie optische Sensoren verhindern Manipulation und Rückziehen der Münzen.
Alle optischen Sensoren haben eine automatische Fremdlicht Kompensation.
Hinweis:
Bei Ansteuerung von Spulen müssen die Ausgänge des RM5HD mit einer Freilaufdiode gegen Induktionsspitzen geschützt werden. Frontplatte bitte extra bestellen !
Technische Daten:
Stromversorgung12-24 Vdc (+/- 10%)
Leistungsaufnahme: Ruhebetrieb 70 mA
Bei Münzannahme (ca 300 msec) 400 mA
Betriebstemperatur 0 - 50°C
Model A, optimierte Variante für Euromünzen:
- angenommene Münzen (mm) Ø16x1,5 - Ø27 x 2,5 mm
Annahmegeschwindigkeit (ohne Sorter) Bis zu 6 Münzen pro Sekunde.
Model B :
- angenommene Münzen (mm) Ø16x1,5 - Ø31,5x 3,2 mm
Annahmegeschwindigkeit (ohne Sorter)Bis zu 6 Münzen pro Sekunde.
Abmessungen:
Standard 3 1/2"
Höhe 102 mm
Tiefe 99 mm
Breite 55,5 mm
weitere technische Informationen und Daten finden Sie im Handbuch
