Interface zur Umrüstung von NV4

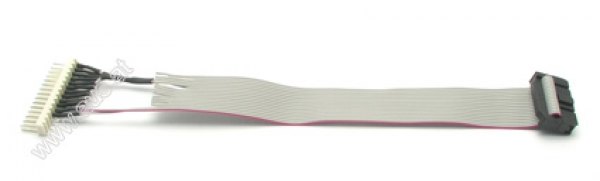

Interface zum Umrüsten von NV4 CC Talk auf NV7/8/9/10 CC-Talk 16 poliges Flachbandkabel AWG 28, Raster 1,27 mit 2x8 polig Pfostenverbinder aus thermoplastischen Polyester und Anschlußstecker für , Kontakte vergoldet DIN41 651, Raster 2,54
Anschlussbelegung:
- Pin 11 und 12 Spannungsversorgung;
- Pin 14 muss auf Masse gelegt werden
- Pin 1 und Pin 5 müssen als Kommunikationsleitung miteinander verbunden werden
(ccTalk nutzt nur eine Leitung für die Kommunikation).

Technische Daten:
Länge ca. 20 cm

Hinweis:
Achtung, das CC Talk Protokoll kann nur in der letzten Produktionsserie des NV4 aktiviert werden.
Benutzen Sie den NV4ManagerC_3.exe.

_3.exe.
