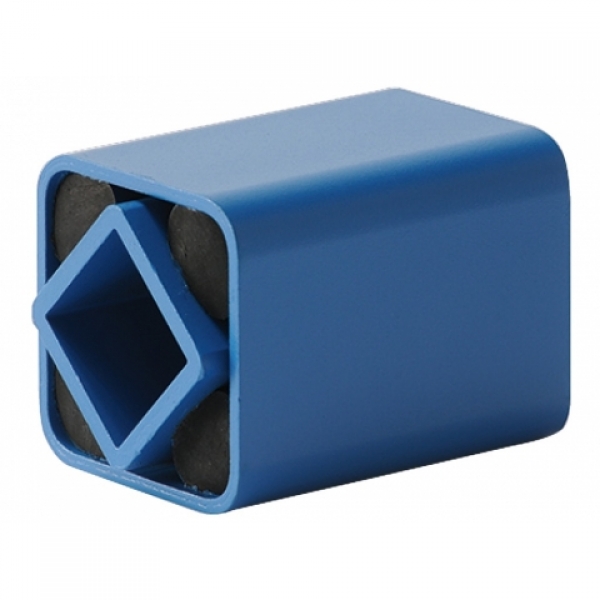

Federelement  Namco Motorrad Simulator Nirin NN10-12648-00

Für die Befestigung von ein- oder beidseitigen Hebelarmen mittels Steckverbindung.

Einsatzbereich Maschinenbau Fahrzeugbau Spielplatzgeräte

Vorteile/Ausführungen
torsionselastische Federlagerung
konstanter Anpressdruck
bis Typ DR-S 18 auch Reibschlussverbindung für stufenlose Verstellung der Hebel möglich
besonders geeignet für Beanspruchungen im Plus- oder Minuswinkelbereich (keine Wechselbeanspruchung über die Nulllage)
Anwendungen/Hinweise
Die Einschublänge des Vierkantteiles soll mindestens zweimal dem Lichtmaß „C“ entsprechen.
Die Steckverbindung ist eine zweckmässige Anschlussvariante, sofern keine wechselseitige Beanspruchung über die Nulllage erfolgt.

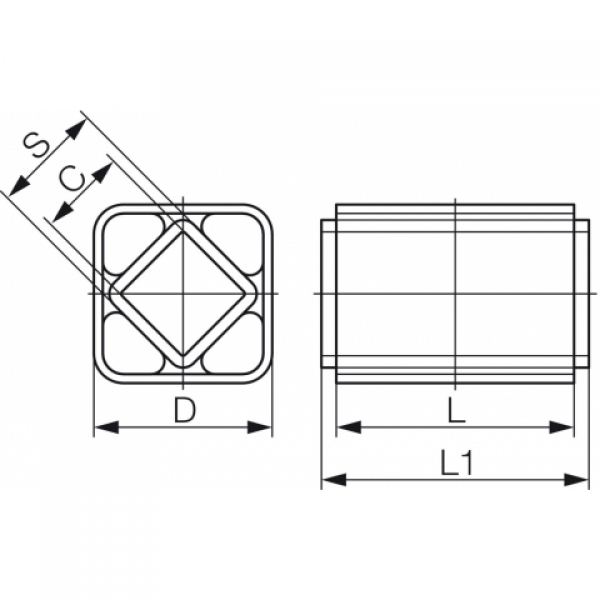

Innen (Maß C): Der gesteckte Vierkant muss blank sein, mit Toleranz von h9–h11. Die Ecken sind eventuell zu überdrehen.
Außen (Maß D): Die Toleranz des Außengehäuses entspricht handelsüblichen Rohren. Zusätzlich ist der Oberflächenschutz von 40–80 µ zu berücksichtigen

Technische Daten
geeignet für Umgebungstemperaturen von –40 °C bis +80 °C
Material

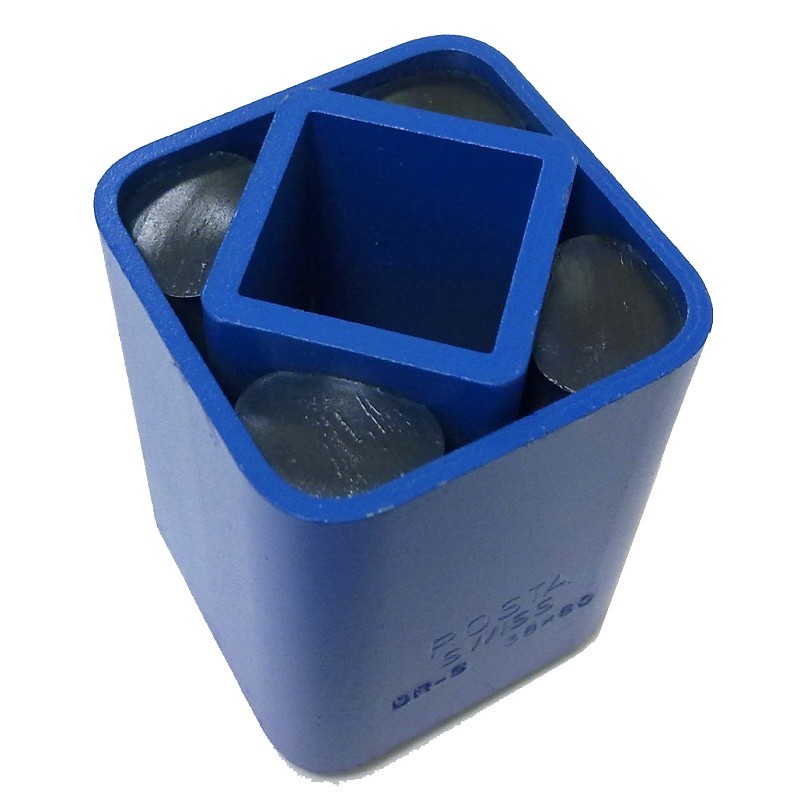

Gehäuse aus Stahl Innenvierkant aus Stahlrohr
Gummiqualität Rubmix 10Abmessungen:
LxBxH 95x60x60 mm
