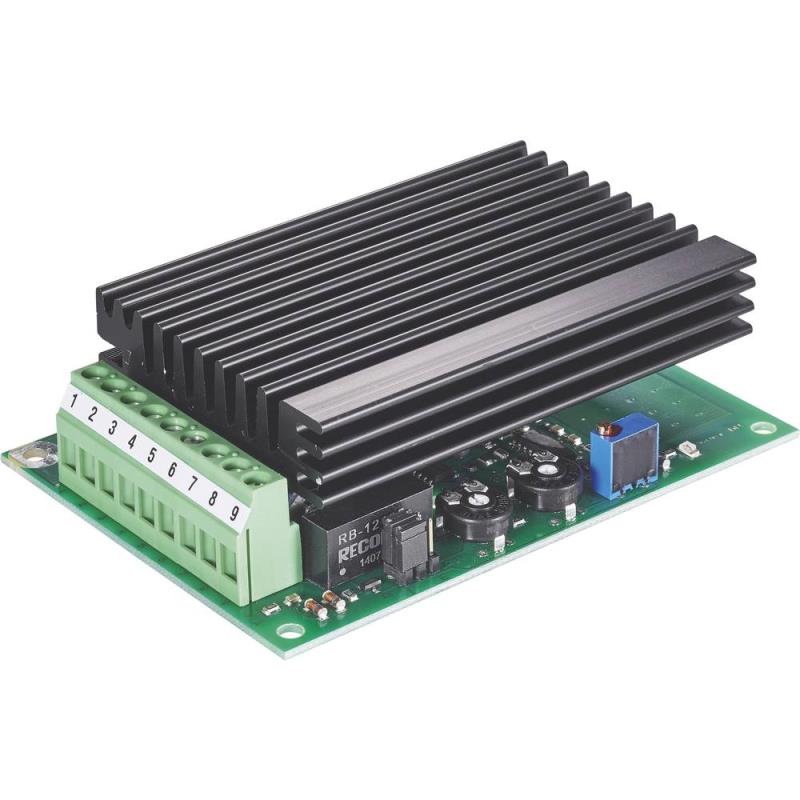

Drehzahlsteller Serie GS 24S/10-360B

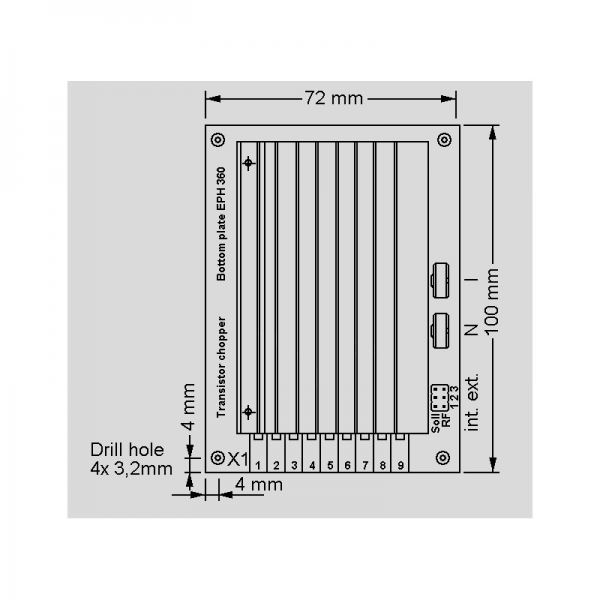

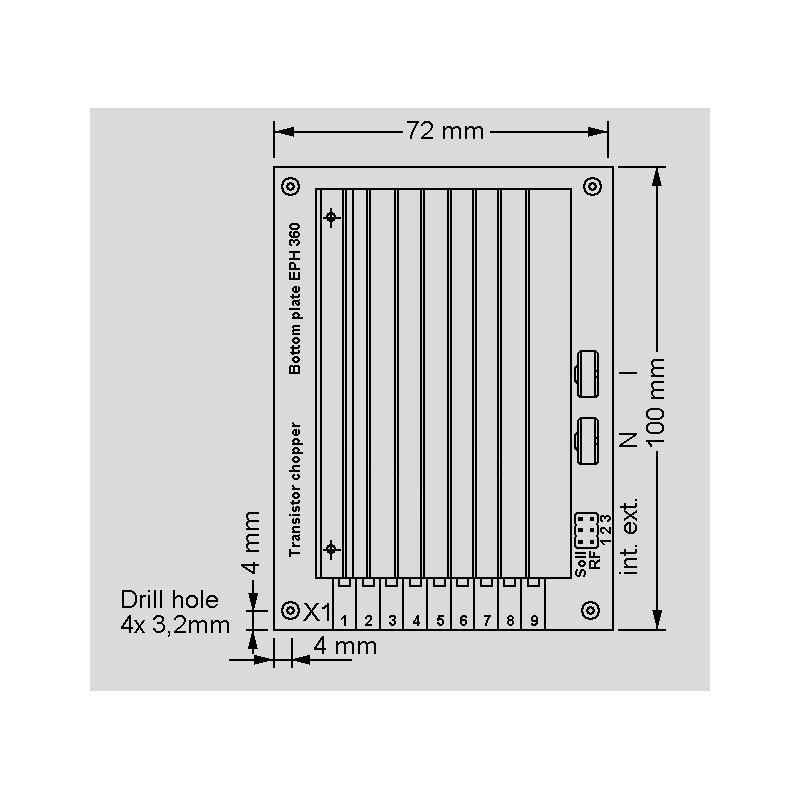

Der Transistor-Drehzahlsteller der Serie GS 24 S/xx-360 ist ein preisgünstiges Kompaktgerät mit den Abmessungen 72 x 100 mm zur stufenlosen Drehzahlverstellung beliebiger DC-Motoren im Niederspannungsbereich bis max. 10 A Motorstrom.
Der Eingangsspannungsbereich beträgt 12 bis 36V DC, somit ist direkter Akkubetrieb möglich. Die stufenlose Drehzahlverstellung kann wahlweise über ein internes/externes Potentiometer (10kOhm) oder eine externe Leitspannung 0....10 V DC erfolgen (über Jumper Soll vorwählbar).
Als Überlastschutz kann der Motorstrom durch ein internes Potentiometer stufenlos begrenzt werden. Durch die Zusatzplatine Typ EPH 393 ist ein Drehrichtungswechsel über Relais jederzeit als Option möglich. Die Vorwahl rechts/links Lauf erfolgt über ein Steuersignal 12 bis 48 VDC im Stillstand.
Merkmale
• Hohe Taktfrequenz 18 kHz, dadurch geräuscharmer Betrieb.
• Formfaktor F >1,05, somit geringe Motorerwärmung und hohe Md-Reserven.
• Drehzahlvorgabe über 0..10V-Schnittstelle oder Potentiometer (10kOhm) (extern bzw. intern).
• Enable-Eingang zur Aktivierung der Endstufe, intern/extern (über Jumper RF vorwählbar).
• Überlastschutz des Motors bzw. Getriebes durch einstellbare StrombegrenzungLastabhängiger Transistorgleichstromsteller
• Strombegrenzung über Poti einstellbar
• Sollwert intern/extern über Jumper vorwählbar
• Nennstrom 10A
• mit 9-poliger Schraubklemmleiste
• Versorgungsspannung 12 bis 36V DC
