Kabel igus® e-kette Serie 1400
Die Serie 1400 des Systems E2/000 ist im Innenradius beidseitig zu öffnen und hat eine Innenhöhe von 21 mm. Dieses System zeichnet sich als leichte und vielseitige Montage kombiniert mit Robustheit - hohe Stabilität verbunden mit leisem Lauf, lange Lebensdauer der Leitungen und vielfältige Befestigungsmöglichkeiten aus.
Weitere Produktmerkmale:
- Doppeltes Anschlagsystem für große freitragende Längen
- Vielseitige modulare Innenaufteilung
- Zugentlastung im Anschlusselement integrierbar
Bis zu 4 Jahre Garantie: Garantierte Lebensdauer für diese Serie gemäß Garantie Bedingungen.
Wann nehme ich es?
- Wenn ein mittelgroßes, stabiles System mit 21 mm Innenhöhe gewünscht ist
- Für lange Verfahrwege bis 75 m
- Wenn Innenbreiten bis 125 mm realisiert werden müssen
- Bei freitragenden Längen bis 1,75 m und Füllgewichten bis 2,0 kg/m
- Wenn ein optimiertes Öffnungssystem für schnelles Öffnen der Stege, wahlweise von links oder rechts, gewünscht ist
Technische Daten
Hersteller IGUS
Leitungs-Typ steuernd

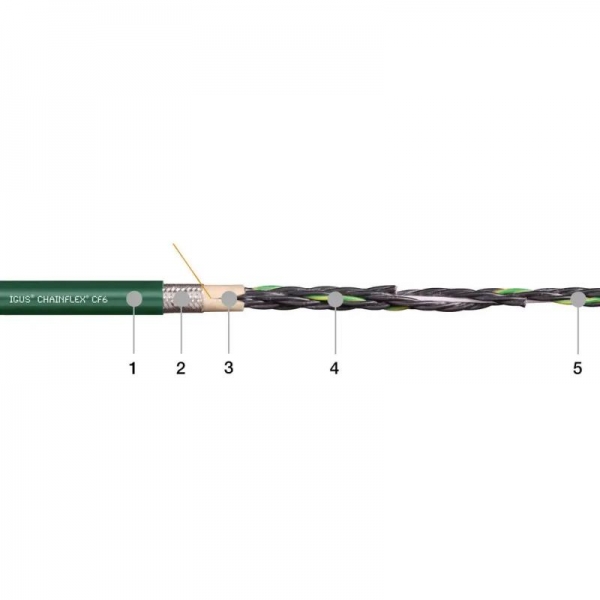

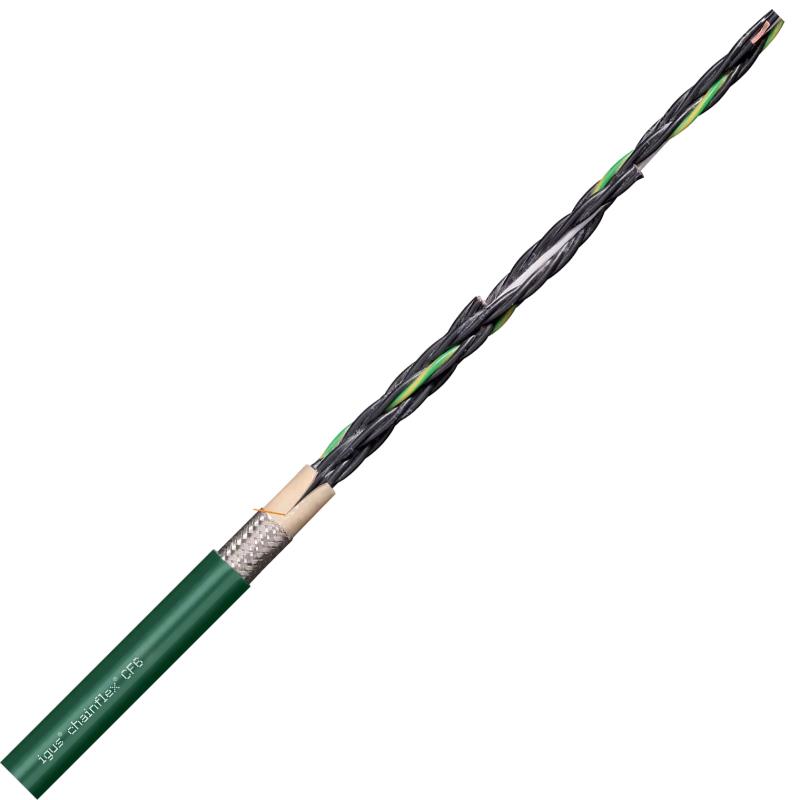

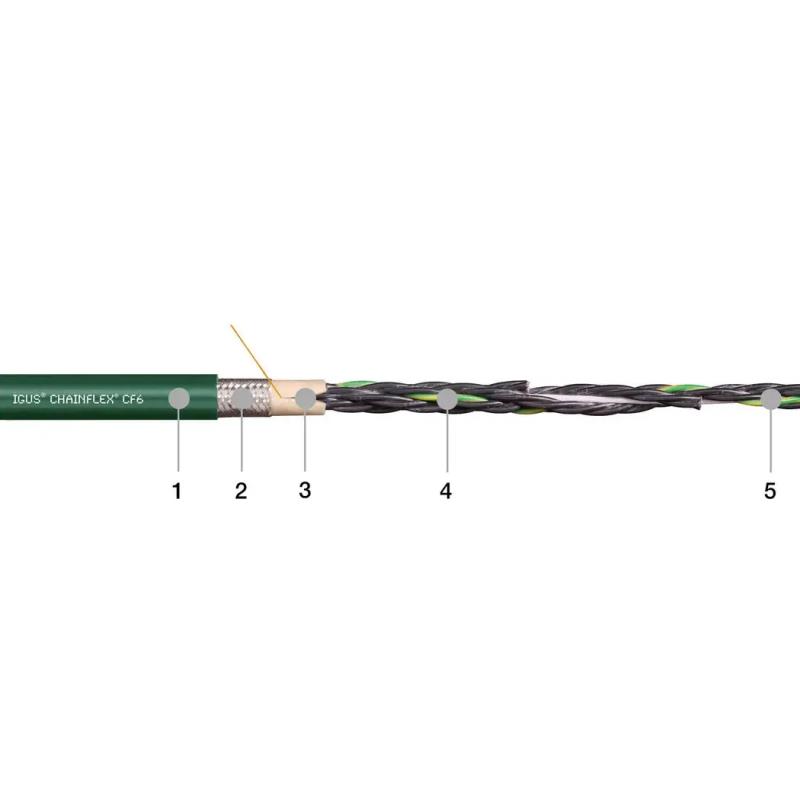

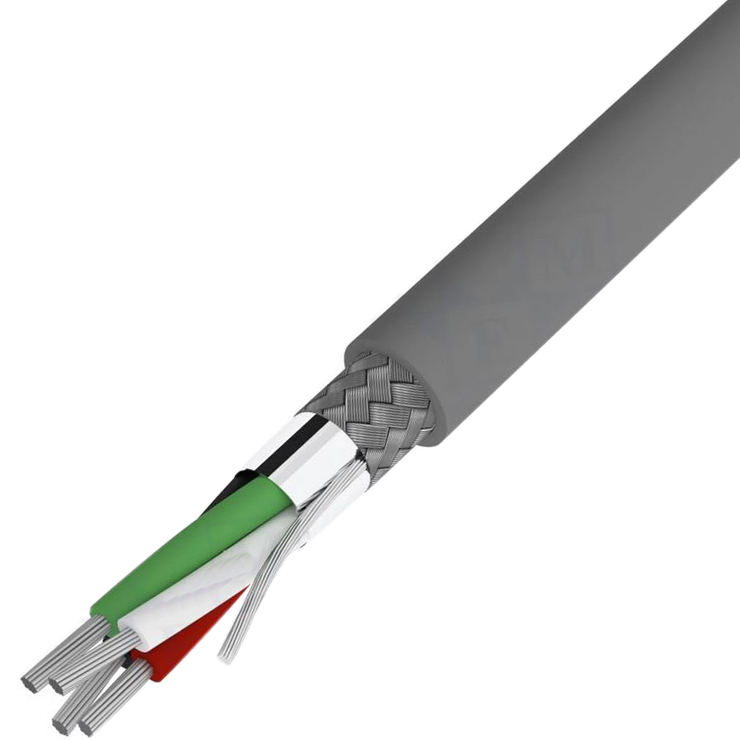

Herstellerserie chainflex® CF6

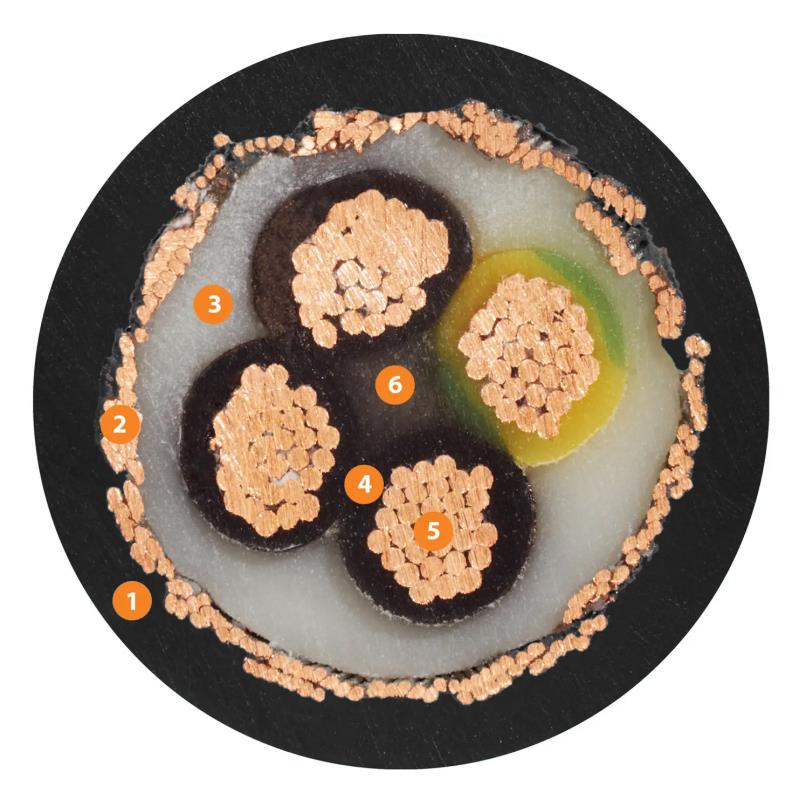

Kabelaufbau 4G1mm2
Farbe der Isolierung grün
Aderaufbau Line
Ader-Art
Allgemeine Eigenschaften
Öffnungsprinzip Im Innenradius befüllbar
Maximales Füllgewicht 2 kg/m
Farbe schwarz
Werkstoff igumid G LW
Energiekettensystem E2/000
Versandgewicht (kg oder kg/m) 0.5751
Min. Temperatur (e-kette) -40 °C
Max. Temperatur (e-kette) 120 °C
Dynamische Werte
v max (Geschwindigkeit, freitragend) 20 m/s
v max (Geschwindigkeit, gleitend) 10 m/s
Abmessungen
Innenhöhe [Hi] 21 mm
Innenbreite [Bi] 50 mm
Außenhöhe Ha 28 mm
Außenbreite [Ba] 63.5 mm
Biegeradius [R] 125 mm
Freitragende Länge
Abhängigkeit der freitragenden Länge von der Zusatzlast
X-Achse: Freitragende Länge in m FLB/FLG
Y-Achse: Zusatzlast in kg/m
Untere Skala: Verfahrweg S in m
FLB = Freitragend mit erlaubtem Durchhang
FLG = Freitragend mit geradem Obertrum
Ablesebeispiel A:
Füllgewicht = 1,5 [kg/m]
Freitragende Länge FLB = 1,3 m
Verfahrweg = 2,6 m
Berechnung der Kettenlängen: freitragend
Teilung: 33,3 mm
Glieder pro m: 30
Kettenlänge = S/2 + K
K = Zuschlag für Biegeradius bei der e-ketten Längenberechnung in mm
Hinweis: Kettenlänge für die Kettenglieder wird aufgerundet, da es keine halben Glieder gibt.
A = Mitnehmer
B = Festpunkt
Berechnung der Kettenlängen: gleitend
ab 10 m bis max. 75 m
Kettenlänge = S/2 + K2
Lange Verfahrwege - gleitend (bis max. 75 m)
Hier wird die e-kette® Ober- auf Untertrum gleitend in einer Führungsrinne eingesetzt. Wir empfehlen die Projektierung einer derartigen Anlage von unseren Technikern durchführen zu lassen. Bei Verfahrwegen zwischen 4 und 10 m empfehlen wir eine größere freitragende e-kette®.
A1 = Mitnehmer
A2 = Festpunkt
A3 = Führungsrinne mit Gleitschiene
A4 = Führungsrinne ohne Gleitschiene
A5 = Gesamtlänge Führungsrinne
Teilung 33.3 mm
Kettenglieder pro Meter 30
Leitungsdurchmesser (max.) 18 mm
H 278 mm
D 189 mm
K 460 mm
H2 100 mm
D2 340 mm
K2 800 mm
DeltaHF 25 mm
Max. Geschwindigkeit (FLG, freitragend) 20 m/s
Max. Beschleunigung (FLG, freitagend) 200 m/s²
Max. freitragende Länge 1.75 m
Thermische Eigenschaften
Temperatur e-kette® -40 °C bis +120 °C
