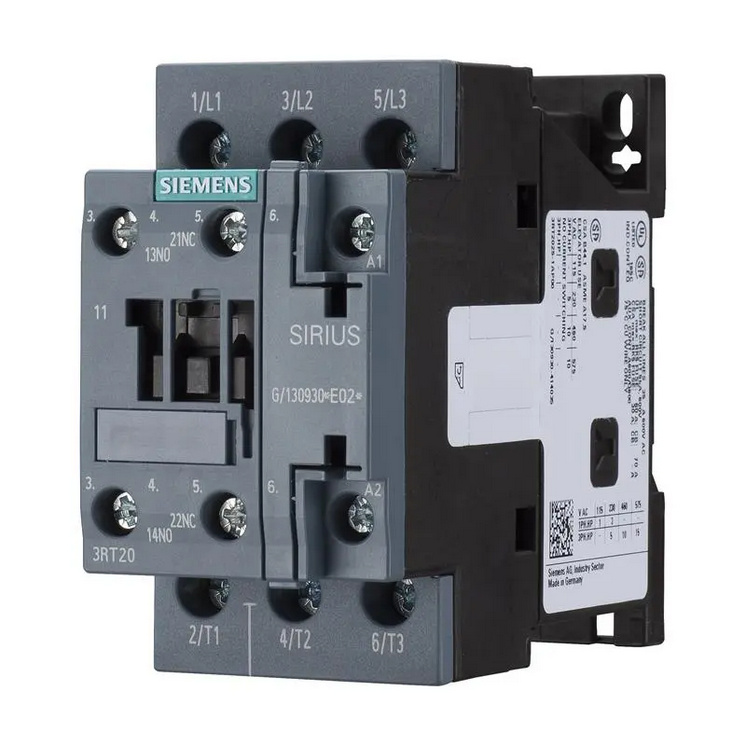

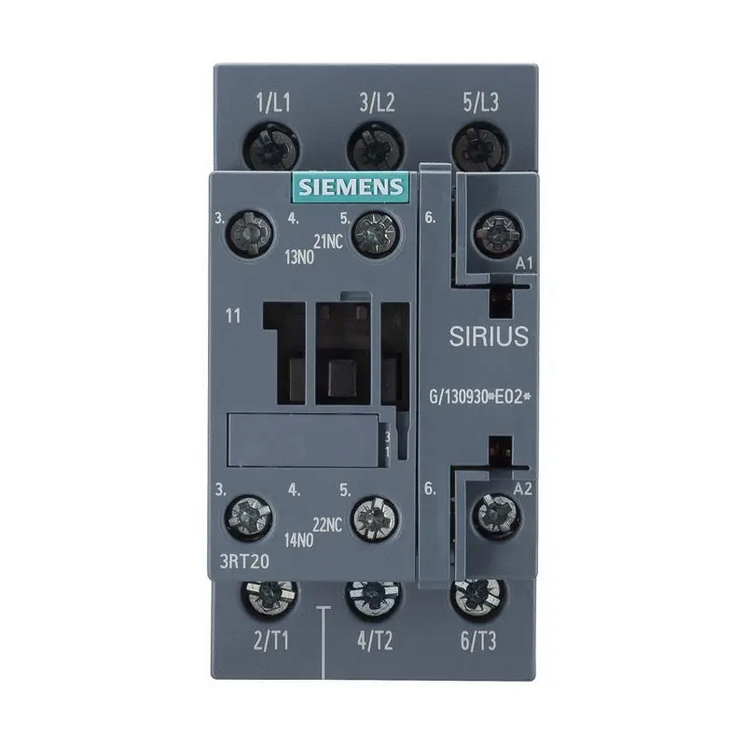

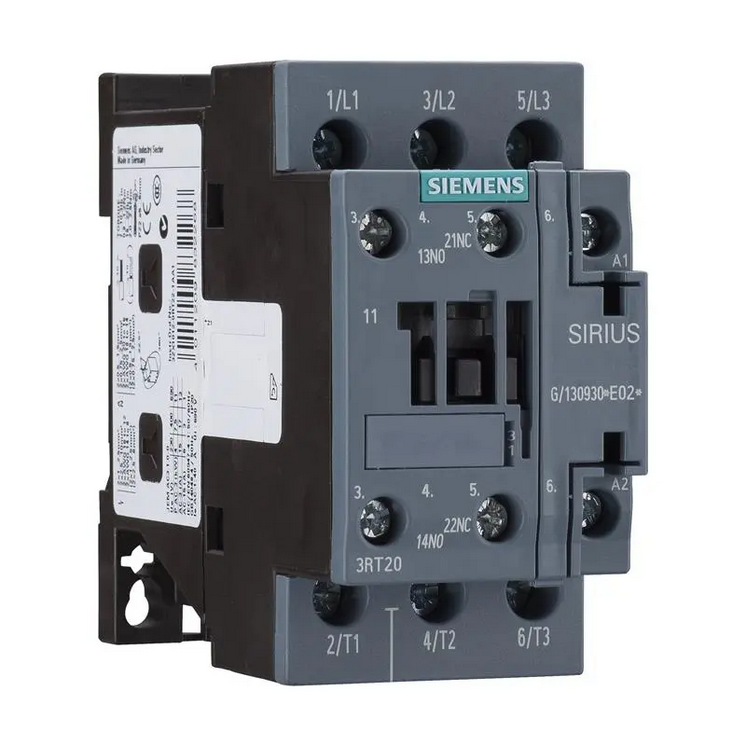

Schütz, AC-3e, 25 A/11 kW/400V, 3-polig, DC 24V, 1S+1Ö, Schraubanschluss
Leistungsschütz, AC-3e/AC-3, 25 A, 11 kW / 400 V, 3-polig, DC 24 V,
Hilfskontakte: 1 S + 1 Ö, Schraubanschluss, Baugröße: S0 Leistungsschütz
SIRIUS 3RT2 zum Schalten von Motoren. Die Schütze 3RT2 sind Teil des
SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten
Produkten. Sie überzeugen durch große Leistung bei gleichzeitig
kompakter Bauweise und hoher Kontaktzuverlässigkeit.
Sie können mit
anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden.
Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze
bieten für jede Anwendung die optimale Anbindung an die Steuerung
(parallel, über ASi oder IO-Link). Integrierte Hilfsschalter reduzieren
die Komplexität Ihres Aufbaus.
Die frontseitigen Anschlüsse ermöglichen
einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit
zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready. Sie sind in
verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und
DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die
Geräte auch durchgängig mit Federzuganschluss für einen schnellen,
wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das
umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist
einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine,
Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den
Verdrahtungsaufwand erheblich. Einfach, effizient, immer aktuell - der
SIRIUS Systembaukasten
Technische Daten
| Bemessungssteuerspeisespannung DC | 24..24 V | Spannungsart zur Betätigung | DC |
| Anzahl der Öffner als Hauptkontakte | 0 | Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss | Betriebsspannung AC 50 Hz | 690..690 V |
| Betriebsspannung AC 60 Hz | 690..690 V | Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 25 A | Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 15.5 A | Bemessungsbetriebsleistung NEMA | 11.0325 kW |
| Anzahl der Hilfskontakte als Schließer | 1 | Anzahl der Hilfskontakte als Öffner | 1 |
| Geeignet für Reiheneinbau | Ja | Breite | 45 mm |
| Höhe | 85 mm | Tiefe | 107 mm |
